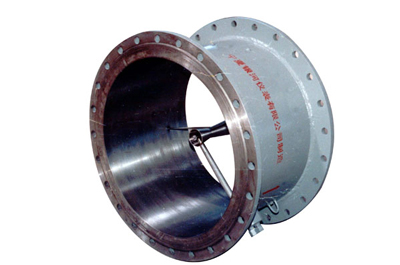

LCSH双喉径管测速装置

一、概述

        LCSH双喉径管测速装置是差压式流量检测仪表的一种，与差压变送器等配套使用可用于工业领域的气体、液体和蒸汽等测量具有结构简

单，安装维护方便，永久压损小，长期运行稳定等诸多优点。

二、原理

LCSH是根据流体动力学原理制造，其流量公式用伯努利方程推导得出。

qV——流体的体积流量m3/h

K——与流体和流通管道有关的常数

ΔP——LCSH测得的差压Pa

ρ——被测介质的密度kg/m3

三、特点

1）压损小，只是孔板压损的3%，使系统的经济性大大提高；

2）信号稳定；

3）在2×104＜ReD＜106范围内流量系数K与雷诺数变化无关；

4）对进出口流场起抽吸作用，很小的入口流速也能形成较大的差压；

5）测量精度高：可达±2.5级；

6）量程比宽：可达10：1，适用于测量单相气体级蒸汽。
