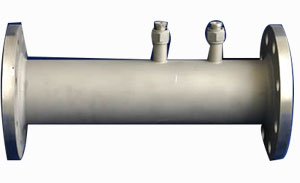

精密测量管内锥流量计
| 一、概述 YMZ系列内锥式流量计是以内锥管为节流件的新型差压式流量测量仪表。内锥管是基于文丘里管测量原理并对传统文丘里管结构作了质的变革，而集经典文丘里管，环形孔板和耐磨孔板优点于一体的新一代节流装置。 二、测量原理 内锥流量计是一种差压式流量仪表，其理论是基于封闭管道中能量守恒定律-伯努利方程和流动连续性方程，在稳定流的情况下，管道中的流速与差压的开方成正比。 |
|
三、性能特点 测量稳定性好，流量系数长期保持不变。 准确度高，重复性好，可实现流量的精确计量。 量程比宽，不用二次仪表软件修正即可达到10:1。 对安装直管段要求低，压损小。 对被测介质适应能力强，可以测量非洁净流体、含有固体颗粒流体、低压流体、高含湿气体以及各种赃污流体。 流量元件具有自清洗功能，耐磨损。 四、技术参数 不确定度： ±0.5% 重复性: ±0.1% 量程比: 10:1 还可以宽 安装直管段长度: 上游1～3D 下游0～1D 雷诺数范围: 5×103 ～ 1×107 上限可以更高,下限可以更低. 管道直径: DN15～DN1600 也可提供大于 DN1600的产品 公称压力: ≤40Mpa 五、产品型号 YNZ（银河内锥式流量计）＋01（单锥体）／02（双锥体）＋公称管径＋公称压力
六、系数的确定 |
|
